型號說明
泰富YKK系列(H355-1000)高壓三相異步電機以YKK3551-4為例：“YKK”表示封閉帶空-空冷卻器的籠型轉子異步電動機；“3551”表示機座中心高355mm，1號鐵心長；“4”表示極數。
電機概述
YKK系列(H355～1000)6KV、10KV高壓三相異步電動機為籠型轉子異步電動機，該系列電動機的防護等級為IP44或IP54，冷卻方法為IC611(見GB/T1993)。
泰富YKK系列(H355-1000)高壓三相異步電機具有高效、節能、噪聲低、振動小、重量輕、性能可靠、安裝維修方便等優點。
YKK系列電動機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其它設備，并可供煤礦、機械工業、發電廠及各種工礦企業作原動機之用。
YKK系列電動機結構及安裝型式為IMB3，定額是以連續工作制(S1)為基準的連續定額，電動機的額定頻率為50Hz，額定電壓為6KV、10KV，其它電壓等級或特殊要求，在訂貨時可與用戶共同商定。
從軸伸端視之，2極電機為順時針方向旋轉，如用戶需要逆時針方向旋轉時，必須在訂貨時注明。
技術特點

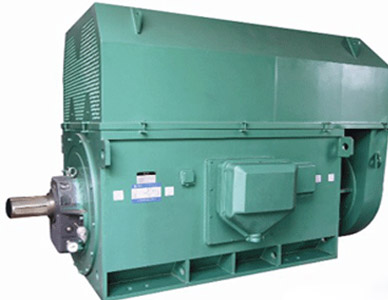

泰富YKK系列(H355-1000)高壓三相異步電機采用箱式結構。機座用鋼板焊成的箱型結構，重量輕，剛度好。機座兩側面及頂部均有防護頂罩及蓋板，拆下防護罩或改版后可以觀察及觸及電機內部，便利電機的維護和修理。
定子采用滑入式外裝壓結構。定子繞組采用F級少膠絕緣材料，端部有可靠的固定及綁扎，并采用真空壓力浸漬無溶劑漆工藝處理，因此電動機的絕緣性優良可靠，機械強度好，防潮性能強。
軸承有滾動軸承和滑動軸承兩種型式，按電動機功率大小及轉速而定其基本形式的防護等級為IP54，如果電動機具有較高的防護等級時軸承的防護等級也隨之提高。
訂貨須知
泰富YKK系列高壓電機默認技術參數如下：
電機型號(YKK3551-4) 安裝方式(IMB3)
額定功率(185kW) 防護等級(IP44或IP54)
額定電壓(6000V) 冷卻方法(IC611)
額定頻率(50Hz) 絕緣等級(F級)
同步轉速(1500r/min) 環境條件(海拔1000m，環境溫度40℃)
1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
2、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。
